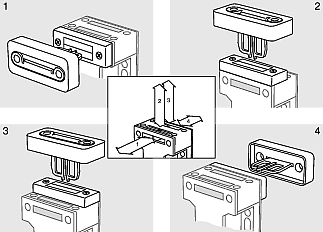

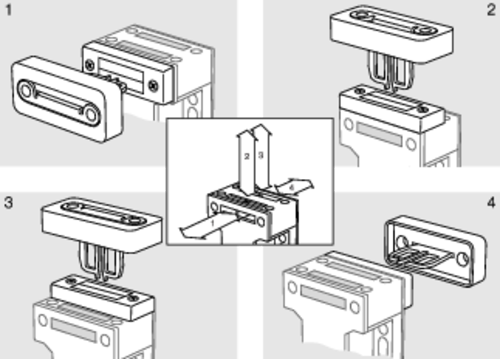

Azionatore con chiusura per fessure
Chiusura per fessure
Raggi di azionamento L'asse del cardine deve essere x mm al di sopra del bordo superiore
dell'interruttore di sicurezza e deve essere sullo stesso piano.
a = Raggio di azionamento rispetto al piano dell'azionatore
b = Raggio di azionamento in linea con il piano dell'azionatore
x = Disallineamento assiale

Attenzione! x si riferisce alla superficie della custodia e non all'azionatore inserito!
Ad alta disponibilità

Accessori per Ex AZ 16

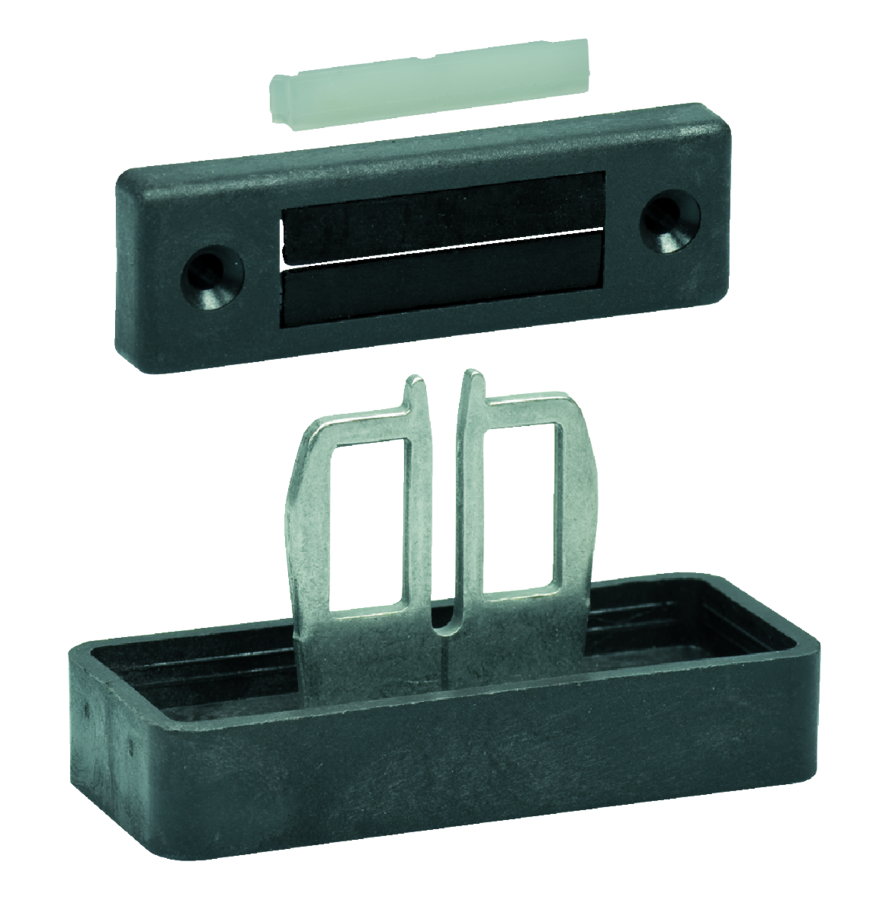

Azionatore dritto AZ 15/16-B1-2024 con chiusura per fessure

Cod. art.: 1477538

contatti

Caratteristiche del prodotto

  • Raggio di azionamento con dispositivi di sicurezza girevoli a = 150 mm e b = 150 mm

  • spostamento assiale x = 11 mm

  • Per la protezione dall'intrusione di sporco grossolano

Download

Istruzioni di montaggio – AZ 16-B1, -B2, -B3

tedesco, inglese, francese, italiano, portoghese, russo

PDF 2 MB 04.10.2023
